Днища эллиптические: конструкция и назначение
Эллиптические днища представляют собой важный элемент сосудов и аппаратов, работающих под давлением. Согласно ГОСТ 6533-2018, эти изделия имеют форму эллипсоида вращения и предназначены для герметичного закрытия цилиндрических обечаек.
Основные конструктивные особенности эллиптических днищ:
- Геометрическая форма (отношение высоты к диаметру 0,25-0,5) - обеспечивает оптимальное распределение нагрузок
- Толщина стенки (от 3 до 100 мм) - зависит от рабочего давления и диаметра аппарата
- Кромка для сварки (прямая или под углом) - обеспечивает качественное соединение с обечайкой
- Материал исполнения (сталь, нержавеющая сталь, алюминий) - выбирается исходя из условий эксплуатации
- Тип исполнения (с отбортовкой или без) - влияет на способ монтажа и соединения
Интересный факт: эллиптическая форма днища была выбрана как оптимальная еще в XIX веке, так как равномерно распределяет давление и требует меньше материала, чем полусферические аналоги.
Технические характеристики и материалы
Эллиптические днища изготавливаются в соответствии с требованиями ГОСТ 6533-2018 и ГОСТ Р 52857.1-2007, которые регламентируют их основные параметры:
- Диапазон диаметров (от 159 до 3000 мм) - охватывает большинство промышленных применений
- Рабочее давление (от 0,1 до 10 МПа) - зависит от толщины стенки и материала
- Температурный диапазон (от -70 до +500°C) - определяется маркой стали
- Точность изготовления (классы 1-3 по ГОСТ) - влияет на качество сварного шва
Основные материалы для эллиптических днищ по ГОСТ 5632-2014
| Марка стали | Предел прочности, МПа | Темп. диапазон, °C | Коррозионная стойкость | Типовое применение |
|---|---|---|---|---|
| Ст3сп | 370-480 | -40...+350 | Удовлетворительная | Неагрессивные среды |
| 09Г2С | 490-620 | -70...+475 | Хорошая | Низкие температуры |
| 12Х18Н10Т | 530-680 | -269...+600 | Отличная | Агрессивные среды |
| АД0 | 60-120 | -269...+150 | Отличная | Пищевая промышленность |
Формула расчета минимальной толщины стенки эллиптического днища:
S = (P × D × K) / (2 × φ × [σ] - P)
где:
S - толщина стенки, мм
P - рабочее давление, МПа
D - диаметр днища, мм
K - коэффициент формы (обычно 1,0-1,2)
φ - коэффициент прочности сварного шва
[σ] - допускаемое напряжение, МПа
Области применения эллиптических днищ
Эллиптические днища находят применение в различных отраслях промышленности благодаря своей универсальности и надежности:
- Химическая промышленность (реакторы, сепараторы) - для работы с агрессивными средами
- Нефтегазовая отрасль (емкости хранения, сепараторы) - при высоких давлениях
- Пищевая промышленность (ферментеры, накопители) - благодаря гигиеничности
- Энергетика (теплообменники, деаэраторы) - для работы с паром и горячей водой
- Фармацевтика (биореакторы, стерильные емкости) - благодаря чистоте поверхности
Типовые параметры днищ для различных отраслей
| Отрасль | Тип днища | Материал | Особые требования |
|---|---|---|---|
| Химическая | С отбортовкой | 12Х18Н10Т | Полировка поверхности |
| Нефтегазовая | Усиленное | 09Г2С | Контроль сварных швов |
| Пищевая | Гладкое | AISI 304 | Сертификат пищевой безопасности |
| Фармацевтика | С штуцерами | AISI 316L | Стерилизуемая поверхность |
Интересный факт: самые большие эллиптические днища в мире имеют диаметр более 10 метров и используются в нефтехимической промышленности для хранения сжиженных газов.
Производство и контроль качества
Изготовление эллиптических днищ осуществляется по строгим технологическим регламентам, включающим несколько этапов:
- Раскрой листа (плазменная или лазерная резка) - обеспечивает точность геометрии
- Горячая штамповка (на гидравлических прессах) - формирует эллиптическую форму
- Механическая обработка (фрезеровка кромок) - подготавливает сварные кромки
- Термообработка (нормализация или отпуск) - снимает остаточные напряжения
- Контроль качества (УЗК, рентген, гидроиспытания) - подтверждает соответствие стандартам
Методы контроля качества эллиптических днищ
| Метод контроля | Объект контроля | Нормативный документ | Критерии приемки |
|---|---|---|---|
| Визуальный | Поверхность, кромки | ГОСТ 3242-79 | Отсутствие дефектов |
| Ультразвуковой | Толщина стенки | ГОСТ 14782-86 | ±5% от номинала |
| Рентгенографический | Сварные швы | ГОСТ 7512-82 | Класс качества 2-3 |
| Гидроиспытания | Герметичность | ГОСТ Р 52857.3-2007 | Отсутствие течи |
Формула расчета массы эллиптического днища:
m = π × (D/2) × (H + S) × S × ρ
где:
m - масса днища, кг
D - диаметр днища, м
H - высота выпуклой части, м
S - толщина стенки, м
ρ - плотность материала, кг/м³
Интересный факт: современные станки с ЧПУ позволяют изготавливать эллиптические днища с точностью геометрии до 0,1 мм на диаметре 2 метра.
Популярные вопросы об эллиптических днищах
Чем эллиптические днища лучше других форм?
Эллиптические днища оптимально распределяют механические напряжения при давлении. Они требуют на 30% меньше материала, чем плоские аналоги. Форма обеспечивает плавный переход потока жидкости или газа. Меньшая строительная высота по сравнению с полусферическими днищами. Проще в изготовлении, чем тороидальные переходы. Лучше выдерживают циклические нагрузки при эксплуатации. Имеют стандартизированные размеры для удобства проектирования.
Как правильно выбрать толщину днища?
Толщина рассчитывается по формулам ГОСТ Р 52857.1-2007 с учетом рабочего давления. Учитывайте коррозионный запас для агрессивных сред. Для циклических нагрузок применяйте коэффициент запаса. Температура эксплуатации влияет на допустимые напряжения. Наличие штуцеров требует дополнительного усиления. Консультация с инженером-расчетчиком обязательна для ответственных аппаратов. Всегда проверяйте соответствие проектным требованиям.
Какие документы должны сопровождать днища?
Сертификат соответствия ГОСТ 6533-2018 обязателен для всех изделий. Паспорт изделия содержит основные параметры и материалы. Протоколы испытаний подтверждают механические свойства. Акт гидроиспытаний для сосудов под давлением. Сертификат на материал от производителя металла. Заключение радиографического контроля сварных швов. Для пищевой промышленности - гигиенический сертификат. Полный пакет документов гарантирует качество.
Как монтировать эллиптическое днище на сосуд?
Подготовьте сварные кромки согласно ГОСТ 5264-80. Закрепите днище временными стяжками для центровки. Выполните прихватки равномерно по периметру. Сварку ведите по утвержденной технологии. Контролируйте геометрию на всех этапах монтажа. После сварки проведите термообработку при необходимости. Обязателен контроль качества сварных соединений. Монтаж должны выполнять сертифицированные сварщики.
Можно ли ремонтировать поврежденные днища?
Незначительные повреждения можно заварить по согласованию с надзором. Трещины требуют вырезки дефектного участка и вставки. После ремонта обязателен контроль неразрушающими методами. Коррозионные повреждения более 20% толщины не ремонтируются. Для ответственных аппаратов лучше заменить днище полностью. Все ремонты должны документироваться в паспорте. Эксплуатация после ремонта требует дополнительных испытаний.
Как хранить эллиптические днища до монтажа?
Храните днища в закрытом помещении на деревянных подкладках. Вертикальное хранение требует специальных стоек. Защитите кромки от механических повреждений. Обработайте антикоррозионным составом при длительном хранении. Избегайте точечных нагрузок на выпуклую часть. Не складывайте днища друг на друга без прокладок. Регулярно проверяйте состояние при хранении более 6 месяцев. Соблюдайте меры безопасности при перемещении.
Какие особенности днищ из нержавеющей стали?
Нержавеющие днища требуют особых режимов сварки. Полировка поверхности обязательна для пищевых применений. Не допускается контакт с углеродистой сталью. Транспортировка требует защиты от механических повреждений. Хранение отдельно от черных металлов предотвращает коррозию. Чистка только специализированными средствами. Контроль межкристаллитной коррозии после сварки. Стоимость в 3-5 раз выше углеродистых аналогов.
Как определить подделку эллиптического днища?
Оригинальное изделие имеет клеймо производителя. Толщина стенки должна соответствовать заявленной. Геометрия проверяется шаблонами по ГОСТ. Качественные днища имеют ровную поверхность без раковин. Подделки часто не имеют полного пакета документов. Цена значительно ниже рыночной должна насторожить. Проверьте сертификаты в реестре производителя. Обращайтесь только к проверенным поставщикам.
Каков срок службы эллиптических дней?
Срок службы качественного днища составляет 20-30 лет. Агрессивные среды могут сократить ресурс до 10-15 лет. Регулярные осмотры выявляют коррозию и дефекты. Правильная эксплуатация увеличивает межремонтный период. Углеродистые стали требуют защиты от коррозии. Нержавеющие сплавы служат в 2-3 раза дольше. Ресурс зависит от циклов нагрузки и температуры. Гарантия производителя обычно 3-5 лет.
Нужно ли регистрировать сосуд с эллиптическими днищами?
Регистрация обязательна для сосудов с давлением свыше 0,07 МПа. Аппараты для опасных сред подлежат обязательному учету. Объем более 0,025 м³ требует регистрации в Ростехнадзоре. Пищевые емкости без давления не регистрируются. Для каждого случая консультируйтесь с экспертами. Регистрация включает техническое освидетельствование. Эксплуатация без регистрации влечет административную ответственность.
Интересные факты об эллиптических днищах
- Самые большие эллиптические днища весят более 20 тонн и имеют диаметр 12 метров
- В космической технике используют днища толщиной всего 0,5 мм из специальных сплавов
- Первые эллиптические днища изготавливали вручную методом ковки еще в XIX веке
- Современные ЧПУ-прессы формируют днище диаметром 3 метра всего за 15 минут
- В Японии разработаны сейсмостойкие днища, выдерживающие землетрясения до 9 баллов
Как купить Стальные эллиптические днища в Москве ?
- Позвонить на региональный номер: Москва +7 (499) 704-23-60;
- Бесплатно позвонить по номеру горячей линии: 8-800-511-82-38, действующему по всей территории РФ;
- Отправить заявку в электронном виде на адрес: msk@snabtechmet.ru;
- Посетить офис отдела продаж по адресу: 111524, город Москва, улица Электродная, дом 4Б,этаж 3 офис 314;
- Воспользоваться формой обратной связи на сайте и получить консультацию менеджера.
Наши преимущества:
- Индивидуальный подход, подбор выгодных условий для каждого клиента;
- Сопровождение на каждом этапе сделки;
- Большой выбор марок и широкий типоразмерный ряд для решения различных задач;
- Возможность купить товар оптом и в розницу;
- Возможность наличного и безналичного расчета;
- Предоставление сопутствующих услуг: металлообработка, ответхранение на наших складских площадках, упаковка;
- Возможность отсрочки платежа;
- Контроль качества товара, соответствие продукции действующим стандартам и нормам производства, предоставление сопроводительной документации и технических карт;
- Возможность производства изделий нестандартных размеров по чертежам клиента;
- Выгодные условия доставки при помощи ТК (ТК предоставляют нашей компании скидки на свои услуги);
- Наличие собственного автопарка низкой, средней и высокой грузоподъемности и спец. оборудования для погрузки и разгрузки на складах;
- Возможность доставки и самовывоза (возьмите с собой документы, удостоверяющие личность, чтобы попасть на охраняемую складскую территорию).
Похожие категории

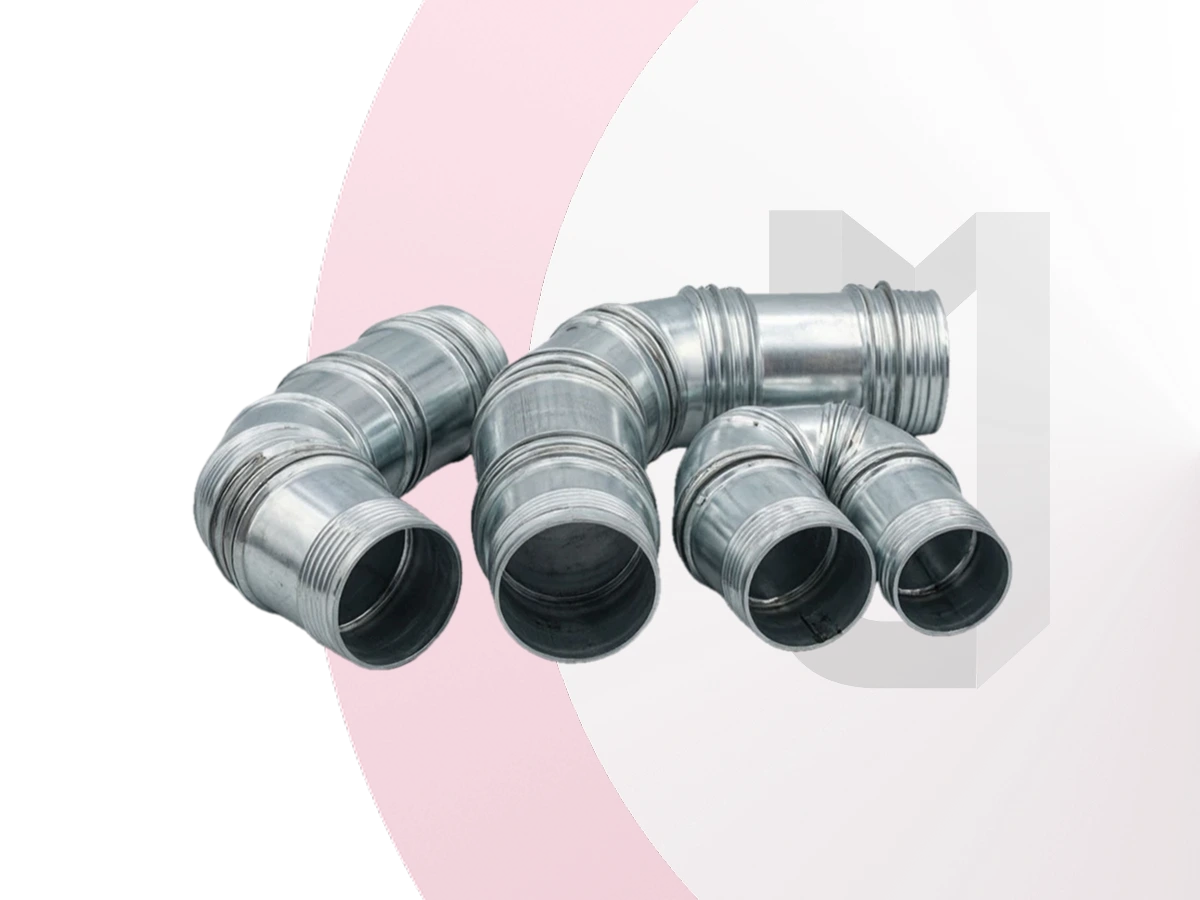

Стальные оцинкованные воздуховоды

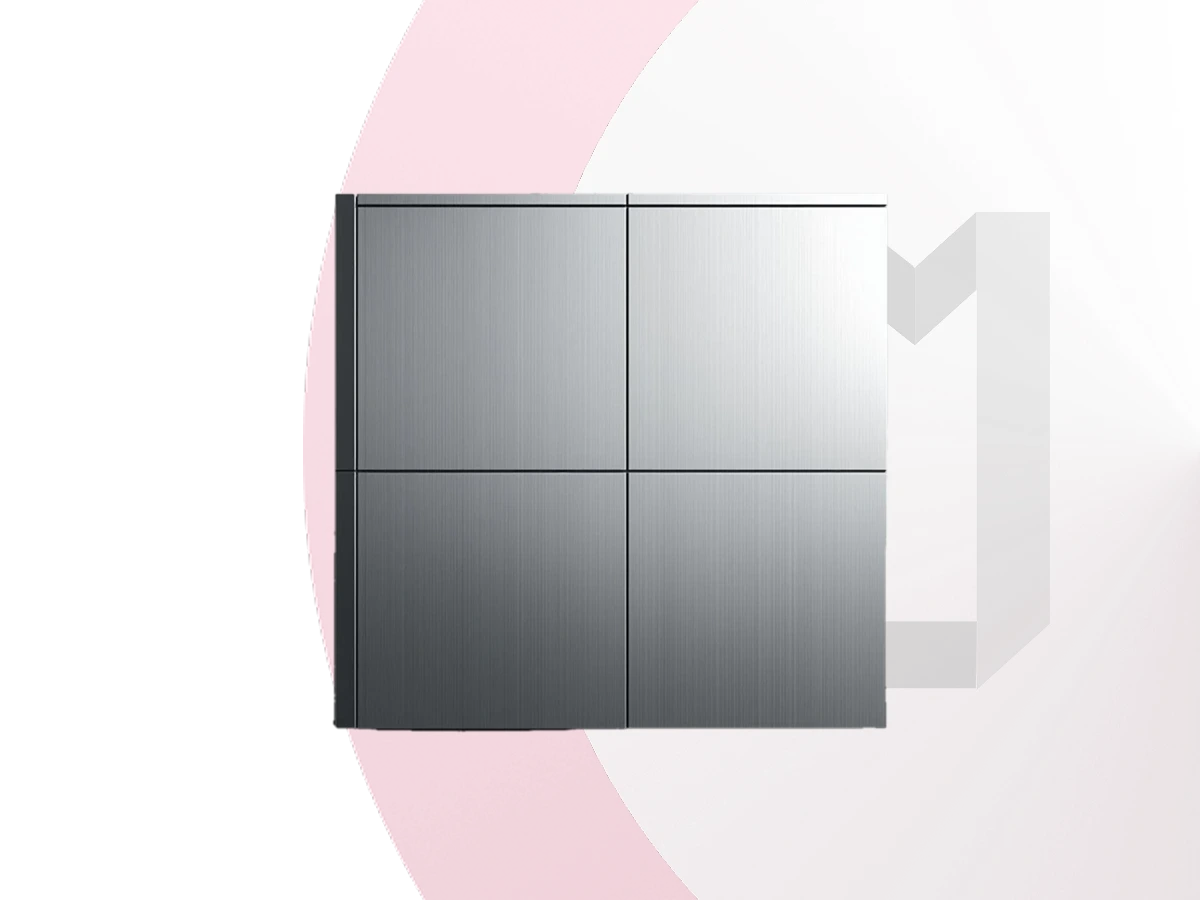

Панель оцинкованная
