• Канат тройной свивки: устройство и конструктивные особенности
• Технические параметры и классификация по ГОСТ
• Сферы применения: где востребован канат тройной свивки
• Преимущества и ограничения при использовании
• Правила выбора, маркировка и эксплуатация
• Часто задаваемые вопросы о канатах тройной свивки

Канат тройной свивки представляет собой сложное грузоподъемное изделие, состоящее из нескольких канатов двойной свивки, которые в свою очередь свиты из проволок в единую конструкцию. Такая многоступенчатая структура обеспечивает этому типу канатов выдающуюся гибкость по сравнению с канатами одинарной и двойной свивки. В технической литературе канат тройной свивки часто называют кабелем, что подчеркивает его сложное многослойное строение.

Оставить заявку

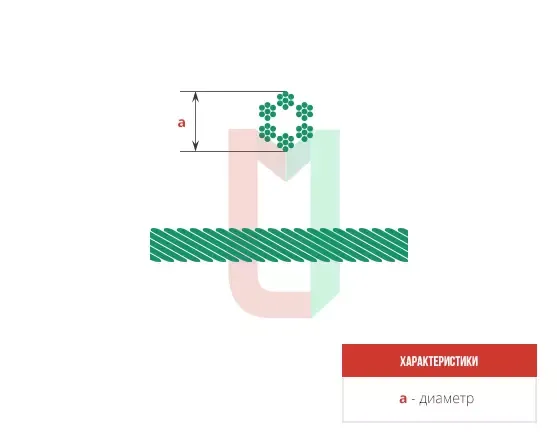

Конструкция каната тройной свивки включает в себя три основных элемента. Первый — проволоки, из которых изготавливаются пряди одинарной свивки. Второй — пряди, которые объединяются в канаты двойной свивки (стренги). И третий, заключительный — стренги, свитые в один концентрический слой вокруг центрального сердечника. В качестве сердечника чаще всего используется органический пеньковый сердечник, который хорошо удерживает смазку, уменьшая изнашивание проволок и защищая их от коррозии. В некоторых случаях применяются металлические сердечники, например, отдельная прядь или канат двойной свивки, что повышает разрывное усилие, но увеличивает жесткость изделия.

• Многослойная структура (канат тройной свивки образуется последовательным свиванием проволок в пряди, прядей — в стренги, а стренг — в окончательный канат. Это обеспечивает постепенное перераспределение нагрузок и высокую гибкость готового изделия).
• Сердечник (центральный элемент может быть органическим (пенька, асбест) или металлическим. Органические сердечники служат резервуаром для смазки, а асбестовые применяются для работы в горячих цехах. Металлические сердечники используются при многослойной навивке на барабан и для повышения прочности).
• Тип касания проволок (наиболее распространена конструкция типа ЛК — линейное касание, где проволоки имеют одинаковый шаг свивки, что уменьшает точечные напряжения и повышает срок службы. Обозначение ЛК-Р указывает на наличие проволок разного диаметра в пряди).
• Способ свивки (канаты тройной свивки, в отличие от канатов двойной, изготавливаются только крестовой свивки, то есть направления свивки стренг и прядей противоположны. Это исключает самопроизвольное раскручивание и делает канат малокрутящимся ).
• Гибкость (благодаря использованию большого количества тонких проволок, канаты тройной свивки обладают наивысшей гибкостью среди всех типов стальных канатов, что позволяет использовать их на блоках малого диаметра).

Благодаря своей конструкции, канаты тройной свивки обеспечивают плавность хода и устойчивость к изгибам, что является критичным фактором для многих применений. Однако эта же конструкция делает их более дорогими и менее стойкими к абразивному износу по сравнению с канатами двойной свивки.

Все канаты тройной свивки, производимые в соответствии с российскими стандартами, должны строго соответствовать требованиям ГОСТ 3089-80 «Канат тройной свивки типа ЛК конструкции 6х7х19(1+6+6/6)+1 о.с. Сортамент» и общим правилам ГОСТ 3241-91 «Канаты стальные. Технические условия». Эти документы регламентируют сортамент, механические свойства, методы испытаний и правила приемки. Согласно стандарту, канаты тройной свивки подразделяются по множеству признаков, что позволяет точно подобрать изделие под конкретные условия эксплуатации.

Ключевыми параметрами классификации являются: назначение (грузовое Г или грузолюдское ГЛ), марка по механическим свойствам (ВК, В, 1), вид покрытия (без покрытия, оцинкованное по группам С, Ж, ОЖ), направление свивки (правое, левое Л) и способ свивки (нераскручивающиеся Н, раскручивающиеся). Маркировочная группа — временное сопротивление разрыву проволоки в Н/мм² (кгс/мм²) — является определяющей для расчета разрывного усилия каната. Сортаментные таблицы содержат данные по разрывному усилию для различных диаметров и марок стали.

Ниже в таблице представлены обобщенные данные по конструкции и классификации канатов тройной свивки на основе нормативной документации.

Благодаря своей высокой гибкости, канаты тройной свивки находят применение в тех областях, где требуется огибание блоков и барабанов малого диаметра или работа в условиях частых перегибов. Основное и самое характерное применение — это натяжные канаты в подвесных канатных дорогах, где от изделия требуется сочетание гибкости и надежности. Также они широко используются в качестве грузовых канатов на кранах и лебедках, особенно при многослойной навивке на барабан.

Ещё одна важная сфера — это лифтовое оборудование, где канаты работают в режиме постоянных изгибов на канатоведущих шкивах. Грузолюдские канаты (ГЛ) марок ВК и В, изготовленные из высокопрочной проволоки, применяются для оснащения пассажирских и грузовых лифтов, а также различных подъемников. Кроме того, канаты тройной свивки могут использоваться в такелажных работах, для изготовления строп и в качестве несущих элементов некоторых конструкций.

• Подвесные канатные дороги (в качестве натяжных и тяговых элементов. Высокая гибкость обеспечивает плавный ход и снижает износ направляющих роликов).
• Лифтовое хозяйство (грузолюдские канаты для пассажирских и грузовых лифтов. Требования к таким канатам особенно жесткие по показателям усталостной прочности).
• Грузоподъемные краны и лебедки (применяются в механизмах подъема и изменения вылета стрелы. Особенно эффективны при многослойной навивке на барабан благодаря малой крутимости).
• Такелажные работы и стропы (используются для строповки и подъема грузов. Гибкость каната облегчает завязывание узлов и обвязку грузов сложной конфигурации).
• Горнодобывающая промышленность (применяются в качестве вспомогательных элементов грузоподъемных установок и землеройного оборудования, где важна устойчивость к динамическим нагрузкам).

Важно помнить, что при выборе каната для конкретной задачи необходимо учитывать не только его гибкость, но и условия работы: наличие агрессивной среды требует использования оцинкованной проволоки, а высокая температура — асбестового сердечника.

Канаты тройной свивки обладают рядом неоспоримых преимуществ, однако их применение сопряжено с определенными ограничениями, которые необходимо учитывать. Главное достоинство — это исключительная гибкость, позволяющая использовать их на блоках самого малого диаметра. Благодаря тому, что проволоки в таких канатах тоньше, они лучше сопротивляются усталостным разрушениям при многократных перегибах.

Однако высокая гибкость достигается за счет снижения износостойкости. Тонкие проволоки в канатах тройной свивки быстрее истираются при огибании барабанов и блоков по сравнению с канатами двойной свивки того же диаметра. Кроме того, технология производства тройной свивки более сложная и дорогостоящая, что отражается на конечной цене изделия. По этой причине, а также из-за более быстрого износа, канаты тройной свивки не получили столь широкого распространения, как канаты двойной свивки, и применяются там, где их уникальные свойства незаменимы.

Таким образом, выбор в пользу каната тройной свивки должен быть обусловлен конкретными условиями эксплуатации. Если главный критерий — минимальный радиус огибания блока или работа в условиях повышенных динамических нагрузок, канат тройной свивки будет оптимальным выбором, несмотря на его более высокую стоимость.

Правильный выбор каната тройной свивки — это залог безопасности и долговечности работы подъемного оборудования. При выборе необходимо руководствоваться требованиями нормативной документации, в первую очередь ГОСТ 3241-91. Условное обозначение каната содержит всю необходимую информацию о его свойствах. Расшифровывается оно следующим образом: сначала указывается диаметр каната, затем назначение (ГЛ или Г), марка по механическим свойствам (ВК, В, 1), вид покрытия, направление и сочетание направлений свивки, способ свивки, степень уравновешенности, маркировочная группа и номер ГОСТа.

В процессе эксплуатации канаты тройной свивки, как и все стальные канаты, требуют регулярного осмотра на предмет износа, коррозии и обрывов проволок. Особое внимание следует уделять участкам в местах перегибов, на блоках и в зонах заделки в коуши и зажимы. Своевременная и обильная смазка, особенно для канатов с органическим сердечником, является критически важной для предотвращения коррозии и уменьшения трения между проволоками.

• Расшифровка условного обозначения (например, «Канат 20-Г-В-О-Р-1960-1 ГОСТ 3089-80» означает: канат диаметром 20 мм, грузовой, марки В, односторонней свивки, рихтованный, с маркировочной группой 1960 Н/мм². Понимание маркировки позволяет точно определить тип изделия).
• Расчет разрывного усилия (для оценки максимальной нагрузки используют формулу: F = k ⋅ d², где F — разрывное усилие (кгс), k — коэффициент (для канатов с органическим сердечником k≈12-14), d — диаметр каната (мм). Этот расчет дает приблизительное значение для предварительного подбора).
• Осмотр и браковка (при осмотре выявляются обрывы проволок, коррозия, местные сужения или разрывы прядей. Критерии браковки зависят от назначения каната и регламентируются правилами Ростехнадзора).
• Смазка (регулярная смазка каната уменьшает внутреннее трение проволок и защищает от коррозии. Для канатов с органическим сердечником рекомендуется использовать специальные канатные смазки, которые проникают внутрь и пропитывают сердечник).
• Условия хранения (канаты должны храниться в сухих закрытых помещениях на деревянных настилах или в специальных бухтах. Не допускается хранение канатов с прямым контактом с землей или агрессивными средами).

Важно помнить, что любой канат имеет ограниченный срок службы и подлежит обязательной браковке по достижении предельного износа. Применение каната с дефектами недопустимо и может привести к тяжелым последствиям.
