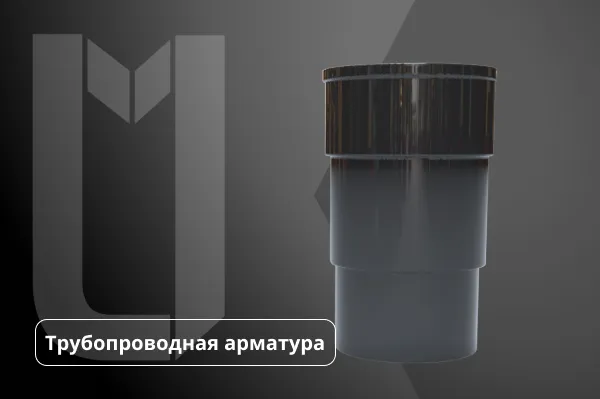

Чугунные патрубки
Чугунные патрубки – это соединительные элементы трубопроводных систем, изготовленные из серого (СЧ) или высокопрочного (ВЧШГ) чугуна по ГОСТ 6942-98 и ГОСТ ISO 2531-2012. Они применяются в водоснабжении, канализации, тепловых сетях и промышленных трубопроводах благодаря высокой прочности, коррозионной стойкости и долговечности (срок службы до 80 лет).
Основные преимущества чугунных патрубков включают устойчивость к гидроударам, температурным перепадам (-30°C до +350°C), абразивному износу и химически агрессивным средам. Они производятся методом центробежного литья с последующей механической обработкой.
- Патрубки канализационные (ГОСТ 6942-98) - для безнапорных систем (Имеют раструбное соединение с резиновыми уплотнителями для быстрого монтажа)
- Патрубки водопроводные (ГОСТ ISO 2531-2012) - для напорных трубопроводов (Рассчитаны на рабочее давление до 1.6 МПа)
- Патрубки с фланцами (ГОСТ 12815-80) - для разборных соединений (Позволяют демонтировать участок трубопровода без резки)
- Патрубки переходные (ТУ 1461-001-53994056-2010) - для стыковки труб разного диаметра (Обеспечивают плавное изменение сечения потока)
- Патрубки компенсационные (ТУ 1461-002-53994056-2010) - для температурных деформаций (Компенсируют линейное расширение трубопроводов)
Материалы и технические характеристики
Чугунные патрубки изготавливаются из следующих материалов:
Сравнительные характеристики чугунов для патрубков
| Марка чугуна | σв, МПа | Твердость HB | δ, % | Коррозионная стойкость | Стандарт |
|---|---|---|---|---|---|
| СЧ20 | 200 | 180 | - | Хорошая | ГОСТ 1412-85 |
| ВЧ50 | 500 | 170 | 5 | Отличная | ГОСТ 7293-85 |
| ЧН20Д2ХШ | 400 | 220 | 10 | Высшая | ГОСТ 7769-82 |
Формула расчета минимальной толщины стенки патрубка:
S = (P*D)/(2[σ] + P) + C
где:
S - толщина стенки, мм
P - рабочее давление, МПа
D - внутренний диаметр, мм
[σ] - допустимое напряжение, МПа
C - прибавка на коррозию, мм
Интересный факт: первые чугунные трубопроводы появились в Европе в XVII веке, а в России - в 1830-х годах для водоснабжения Царского Села.
Технологии производства
Чугунные патрубки производятся по современным технологиям, обеспечивающим высокое качество и надежность:
- Центробежное литье (ГОСТ 1215-79) - для равномерной структуры металла (Чугун заливается во вращающуюся форму под действием центробежных сил)
- Непрерывное литье (ТУ 1461-001-53994056-2010) - для длинномерных изделий (Обеспечивает постоянство свойств по всей длине патрубка)
- Модифицирование чугуна - магнием или церием (Повышает механические свойства и износостойкость)
- Термообработка - отжиг или нормализация (Снимает внутренние напряжения после литья)
Параметры контроля качества
| Вид контроля | Метод | Параметры | Норматив |
|---|---|---|---|
| Гидравлический | Испытание давлением | Герметичность | ГОСТ 3845-75 |
| Ультразвуковой | Дефектоскопия | Внутренние дефекты | ГОСТ 14782-86 |
| Рентгенографический | Просвечивание | Структура металла | ГОСТ 7512-82 |
| Механический | Испытания образцов | Прочность, твердость | ГОСТ 27208-87 |
Интересный факт: современные чугунные патрубки из высокопрочного чугуна с шаровидным графитом (ВЧШГ) по прочности не уступают стальным, но в 3-4 раза долговечнее в агрессивных средах.
Монтаж и эксплуатация
Правильный монтаж чугунных патрубков обеспечивает долговечность трубопроводных систем:
- Раструбные соединения - с резиновыми уплотнителями (Уплотнители должны соответствовать ГОСТ 7338-90)
- Фланцевые соединения - с болтами класса прочности 5.8 (Момент затяжки рассчитывается по формуле M = K*P*d)
- Сварные соединения - с применением чугунных электродов (Температура предварительного подогрева 300-400°C)
- Компенсаторы температурные - для трубопроводов длиной более 50 м (Устанавливаются через каждые 30-40 м)
Рекомендуемые зазоры при монтаже
| Диаметр патрубка, мм | Зазор раструбный, мм | Смещение осей, мм | Угол перекоса, град |
|---|---|---|---|
| 100-200 | 5-7 | 3 | 2 |
| 200-400 | 7-10 | 5 | 1.5 |
| 400-600 | 10-12 | 7 | 1 |
Интересный факт: в Берлине до сих пор эксплуатируются чугунные канализационные патрубки, установленные в 1880-х годах, что подтверждает их исключительную долговечность.
Ответы на популярные вопросы
Как отличить качественный чугунный патрубок?
Качественный патрубок имеет гладкую поверхность без раковин и трещин. Маркировка должна включать марку чугуна, диаметр и стандарт. На срезе металл однородный с равномерным распределением графита. Раструб и гладкий конец должны быть соосны. Резиновые уплотнители должны быть эластичными без трещин. Обязательно наличие сертификата с результатами испытаний. Упаковка должна защищать от механических повреждений. Для проверки можно провести ударную пробу - качественный чугун дает звонкий звук.
Какой срок службы чугунных патрубков?
Срок службы чугунных патрубков в водопроводах составляет 50-80 лет. В канализационных системах - 80-100 лет благодаря защитному слою отложений. В агрессивных средах срок сокращается до 30-40 лет. Патрубки из ВЧШГ служат на 30% дольше серого чугуна. При правильном монтаже и эксплуатации ресурс увеличивается. Регулярный осмотр позволяет выявить дефекты на ранней стадии. Внешняя антикоррозионная защита продлевает срок службы. Статистика показывает средний фактический срок эксплуатации 60-70 лет.
Можно ли ремонтировать чугунные патрубки?
Трещины и свищи можно заделывать хомутами с резиновыми прокладками. Небольшие повреждения ремонтируют холодной сваркой для чугуна. Сквозные дефекты устраняют накладными муфтами. Раструбные соединения восстанавливают заменой уплотнителей. Фланцевые патрубки ремонтируют заменой прокладок. При значительных повреждениях участок заменяют новым патрубком. Для ремонта сваркой используют специальные электроды. Все ремонтные работы должны проводиться специалистами. Качество ремонта проверяют гидравлическими испытаниями.
Как защитить чугунные патрубки от коррозии?
Внутреннюю поверхность защищают цементно-песчаным покрытием. Наружную поверхность покрывают битумными мастиками. Катодная защита применяется для подземных трубопроводов. Полиэтиленовые оболочки защищают от блуждающих токов. В агрессивных грунтах используют усиленную изоляцию. Регулярная промывка удаляет отложения внутри труб. Контроль pH воды предотвращает внутреннюю коррозию. Для особо ответственных объектов применяют эпоксидные покрытия. Все методы защиты должны соответствовать СП 28.13330.
Какие инструменты нужны для монтажа?
Для раструбных соединений нужны монтажные скобы и домкраты. Фланцевые соединения требуют динамометрического ключа. Резку выполняют отрезными кругами по чугуну. Зачистку торцов делают шлифовальными машинами. Для центровки используют лазерные нивелиры. Герметизацию выполняют силиконовыми составами. Уплотнители устанавливают специальными монтажными лопатками. Подъем тяжелых патрубков требует талей или кранов. Все инструменты должны быть предназначены для работы с чугуном. Качественный инструмент обеспечивает правильный монтаж.
Дополнительная информация
Чугунные патрубки находят применение в различных отраслях:
- ЖКХ - водоснабжение и канализация (Долговечность и экологическая безопасность)
- Промышленность - технологические трубопроводы (Стойкость к агрессивным средам)
- Энергетика - тепловые сети (Термостойкость и низкое линейное расширение)
- Судостроение - балластные системы (Устойчивость к морской воде)
Интересный факт: в Лондоне до сих пор функционирует чугунный водопровод, построенный в 1860-х годах, что является рекордом долговечности для трубопроводных систем.
Для подбора чугунных патрубков под ваши задачи рекомендуем обратиться к нашим техническим специалистам.
