Ниобиевый лист: характеристики и применение
Ниобиевый лист представляет собой продукт металлопроката из редкого тугоплавкого металла с уникальными физико-химическими свойствами. Согласно ГОСТ 16099-2021, ниобий сочетает высокую температуру плавления (2468°C) с исключительной коррозионной стойкостью и сверхпроводящими свойствами. Эти характеристики делают его незаменимым материалом для передовых технологий в различных отраслях промышленности.
Ключевые преимущества ниобиевых листов:
- Высокая температура плавления (уступает только вольфраму, рению и танталу среди металлов)
- Отличная коррозионная стойкость (устойчив к большинству кислот, включая царскую водку)
- Низкое сечение захвата тепловых нейтронов (1.1 барн, что важно для ядерной промышленности)
- Сверхпроводимость (критическая температура перехода 9.25 К, самая высокая среди чистых металлов)
- Биологическая инертность (широко используется в медицинских имплантатах)
Производство и марки ниобия
Производство ниобиевых листов осуществляется из порошков или слитков по технологии вакуумной дуговой переплавки с последующей прокаткой. Основные марки ниобия согласно ГОСТ 16099-2021:
Характеристики марок ниобия
| Марка | Чистота, % | Основные примеси | Тип обработки | Применение |
|---|---|---|---|---|
| НБ-1 | 99.9 | Ta, Fe, Si | Горячая прокатка | Химическая аппаратура |
| НБ-2 | 99.8 | Ta, W, O | Холодная прокатка | Электроника |
| НБШ | 99.95 | Ta, C, N | Шлифовка/полировка | Медицина |
Интересный факт: Ниобий был открыт в 1801 году английским химиком Чарльзом Хэтчеттом и первоначально назывался "колумбий". Свое современное название получил в 1844 году в честь Ниобы - дочери Тантала из греческой мифологии.
Механические и физические свойства
Ниобиевые листы обладают уникальным сочетанием механических характеристик, которые сохраняются в широком температурном диапазоне:
- Плотность: 8.57 г/см³ (ниже, чем у других тугоплавких металлов)
- Модуль упругости: 105 ГПа (сохраняется до 800°C)
- Предел прочности: 275-450 МПа (зависит от степени деформации)
- Относительное удлинение: 15-25% (высокая пластичность при комнатной температуре)
- Твердость по Виккерсу: 80-150 HV (после наклепа до 300 HV)
Температурная зависимость свойств
| Температура, °C | σв, МПа | σ0.2, МПа | δ, % | ψ, % |
|---|---|---|---|---|
| 20 | 350 | 250 | 25 | 75 |
| 500 | 280 | 200 | 30 | 80 |
| 1000 | 150 | 120 | 40 | 85 |
Формула для расчета массы ниобиевого листа:
m = ρ × V = ρ × (a × b × h)
где:
m - масса листа (кг)
ρ - плотность ниобия (8.57 г/см³)
a - длина листа (м)
b - ширина листа (м)
h - толщина листа (м)
Области применения
Благодаря уникальным свойствам ниобиевые листы находят применение в высокотехнологичных отраслях:
- Авиакосмическая промышленность (детали реактивных двигателей, теплозащитные экраны, элементы спутников)
- Химическое машиностроение (аппараты для работы с агрессивными средами, теплообменники, электролизеры)
- Ядерная энергетика (оболочки топливных элементов, конструкционные материалы реакторов)
- Электроника (конденсаторы, мишени для напыления, сверхпроводящие элементы)
- Медицина (имплантаты, хирургические инструменты, диагностическое оборудование)
- Ювелирное дело (анодированные изделия с цветной поверхностью)
Интересный факт: Ниобий используется в ускорителях частиц ЦЕРНа благодаря своим сверхпроводящим свойствам. Из него изготовлены полости резонаторов Большого адронного коллайдера.
Обработка и сварка
Обработка ниобиевых листов требует учета их специфических свойств:
Механическая обработка:
- Токарная обработка: скорость резания 30-60 м/мин, подача 0.1-0.3 мм/об
- Фрезерование: твердосплавный инструмент с положительной геометрией
- Шлифовка: абразивные круги на керамической связке
- Гибка: минимальный радиус 3 толщины листа, нагрев до 200°C для сложных профилей
Сварка:
- Аргонодуговая сварка: вольфрамовый электрод, защитная атмосфера
- Электронно-лучевая сварка: в вакууме 10-3 мм рт.ст.
- Конденсаторная сварка: для тонких листов (до 1 мм)
- Диффузионная сварка: при температурах 1200-1400°C под давлением
Рекомендации по хранению:
- Хранить в сухих помещениях с относительной влажностью до 60%
- Избегать контакта с фтором и фторидами
- Тонкие листы защищать ингибированной бумагой
- Не допускать механических повреждений поверхности
Сравнение с другими тугоплавкими металлами
Ниобий занимает особое место среди тугоплавких металлов благодаря сочетанию свойств:
Сравнительные характеристики
| Материал | Темп. плавления, °C | Плотность, г/см³ | Коррозионная стойкость | Стоимость, $/кг |
|---|---|---|---|---|
| Ниобий | 2468 | 8.57 | Отличная | 80-120 |
| Тантал | 3017 | 16.65 | Превосходная | 300-500 |
| Молибден | 2623 | 10.22 | Хорошая | 40-60 |
Интересный факт: Ниобий является ключевым компонентом жаропрочных суперсплавов для авиационных турбин. Добавка всего 1-2% ниобия увеличивает жаропрочность никелевых сплавов на 100-150°C.
Популярные вопросы
1. Чем ниобиевые листы лучше других тугоплавких металлов?
Ниобиевые листы сочетают относительно низкую плотность с высокой температурой плавления и исключительной коррозионной стойкостью. В отличие от вольфрама и молибдена, ниобий сохраняет пластичность при низких температурах и не подвержен охрупчиванию. По сравнению с танталом он значительно дешевле при сопоставимых химических свойствах. Эти преимущества делают ниобий оптимальным выбором для многих высокотехнологичных применений.
2. Как защитить ниобий от окисления при высоких температурах?
При температурах выше 400°C ниобий требует защиты от окисления. Наиболее эффективны силицидные покрытия, создающие защитный слой дисилицида ниобия (NbSi2). Также применяют алюминирование, нанесение термобарьерных покрытий на основе оксида циркония или работу в вакууме/инертной атмосфере. Для кратковременного использования допустимы температуры до 1200°C со специальными защитными покрытиями.
3. Какие марки ниобия лучше подходят для медицины?
Для медицинских имплантатов используют высокочистый ниобий марки НБШ (99.95%) с минимальным содержанием радиоактивных примесей. Особое внимание уделяют контролю содержания урана и тория (не более 0.001%). Поверхность дополнительно полируют до Ra 0.1 мкм и пассивируют в азотной кислоте. Для стентов и ортопедических конструкций применяют ниобиевые сплавы с цирконием (Nb-1Zr) и танталом.
4. Как отличить ниобий от похожих металлов?
Надежнее всего проводить рентгенофлуоресцентный анализ, который точно определяет химический состав. В полевых условиях можно использовать тест на плотность (ниобий легче тантала, но тяжелее молибдена) и цвет анодированной поверхности (ниобий дает яркие интерференционные цвета при анодировании). Также ниобий немагнитен и имеет характерный серый цвет на свежем срезе.
5. Каков срок службы ниобиевых деталей в химической аппаратуре?
Срок службы ниобиевой аппаратуры в агрессивных средах (серная, соляная кислоты) составляет 15-20 лет благодаря исключительной коррозионной стойкости. В плавиковой кислоте и щелочах ресурс сокращается до 5-7 лет. Наибольший износ наблюдается в условиях кавитации и эрозионного воздействия, где рекомендуется использовать ниобий-танталовые сплавы с повышенной твердостью.
6. Можно ли сваривать ниобий с другими металлами?
Сварка ниобия с другими металлами возможна, но требует специальных технологий. С сталью и титаном используют промежуточные вставки из ванадия или циркония. С медью и никелем применяют диффузионную сварку с нагревом до 800-1000°C. Наиболее надежны электронно-лучевая и лазерная сварка в вакууме, обеспечивающие минимальную зону термического влияния и высокую прочность соединения.
7. Какие ГОСТы регулируют качество ниобиевых листов?
Качество ниобиевых листов регламентируется ГОСТ 16099-2021 (технические условия), ГОСТ 24231-80 (методы химического анализа), ГОСТ 17745-90 (ультразвуковой контроль). Для специальных применений действуют отраслевые стандарты: ОСТ1 92083-91 (авиационный ниобий), ТУ 48-4-385-86 (сверхпроводящие сплавы). Международные аналоги включают ASTM B393 (США), EN 23003 (Европа), JIS H4631 (Япония).
8. Как правильно хранить ниобиевые листы?
Ниобиевые листы следует хранить в сухих помещениях с контролируемой влажностью (не более 60%), желательно в герметичной упаковке с силикагелем. Не допускается контакт с фтором, фторидами и сильными окислителями. Тонкие листы (менее 0.5 мм) хранят в межлистовых прокладках для предотвращения механических повреждений. Перед длительным хранением рекомендуется очистить поверхность и нанести защитную смазку.
9. Какие аналоги ниобия существуют для менее ответственных применений?
Для менее критичных применений могут использоваться ниобийсодержащие стали (09Г2НБ), никелевые сплавы (ХН60НБ) или молибден. В химической аппаратуре частично заменяют ниобий стеклоэмалированными сталями или фторопластовыми покрытиями. Однако все аналоги уступают ниобию по сочетанию коррозионной стойкости и механических свойств при высоких температурах.
10. Как определить подлинность ниобиевого листа?
Подлинность ниобия подтверждается сертификатом завода-изготовителя с указанием химического состава и механических свойств. Лабораторные методы проверки включают спектральный анализ, измерение плотности (8.57 г/см³) и температуры плавления (2468°C). Простейший тест - проверка немагнитности и способности к анодированию с образованием цветной поверхности. Качественный ниобиевый лист должен иметь однородную структуру без видимых дефектов.
Интересные факты
- Мировые запасы ниобия оцениваются в 4.3 млн тонн, причем 98% сосредоточено в Бразилии и Канаде
- Ниобий используется в ускорителях частиц благодаря своим сверхпроводящим свойствам
- Добавка ниобия в сталь (всего 0.03-0.05%) предотвращает межкристаллитную коррозию
- Цветное анодирование ниобия позволяет создавать уникальные ювелирные изделия
- Ниобиевые сплавы применяются в космических аппаратах для защиты от радиации
Как купить Лист ниобиевый в Москве ?
- Позвонить на региональный номер: Москва +7 (499) 704-23-60;
- Бесплатно позвонить по номеру горячей линии: 8-800-511-82-38, действующему по всей территории РФ;
- Отправить заявку в электронном виде на адрес: msk@snabtechmet.ru;
- Посетить офис отдела продаж по адресу: 111524, город Москва, улица Электродная, дом 4Б,этаж 3 офис 314;
- Воспользоваться формой обратной связи на сайте и получить консультацию менеджера.
Наши преимущества:
- Индивидуальный подход, подбор выгодных условий для каждого клиента;
- Сопровождение на каждом этапе сделки;
- Большой выбор марок и широкий типоразмерный ряд для решения различных задач;
- Возможность купить товар оптом и в розницу;
- Возможность наличного и безналичного расчета;
- Предоставление сопутствующих услуг: металлообработка, ответхранение на наших складских площадках, упаковка;
- Возможность отсрочки платежа;
- Контроль качества товара, соответствие продукции действующим стандартам и нормам производства, предоставление сопроводительной документации и технических карт;
- Возможность производства изделий нестандартных размеров по чертежам клиента;
- Выгодные условия доставки при помощи ТК (ТК предоставляют нашей компании скидки на свои услуги);
- Наличие собственного автопарка низкой, средней и высокой грузоподъемности и спец. оборудования для погрузки и разгрузки на складах;
- Возможность доставки и самовывоза (возьмите с собой документы, удостоверяющие личность, чтобы попасть на охраняемую складскую территорию).
Похожие категории

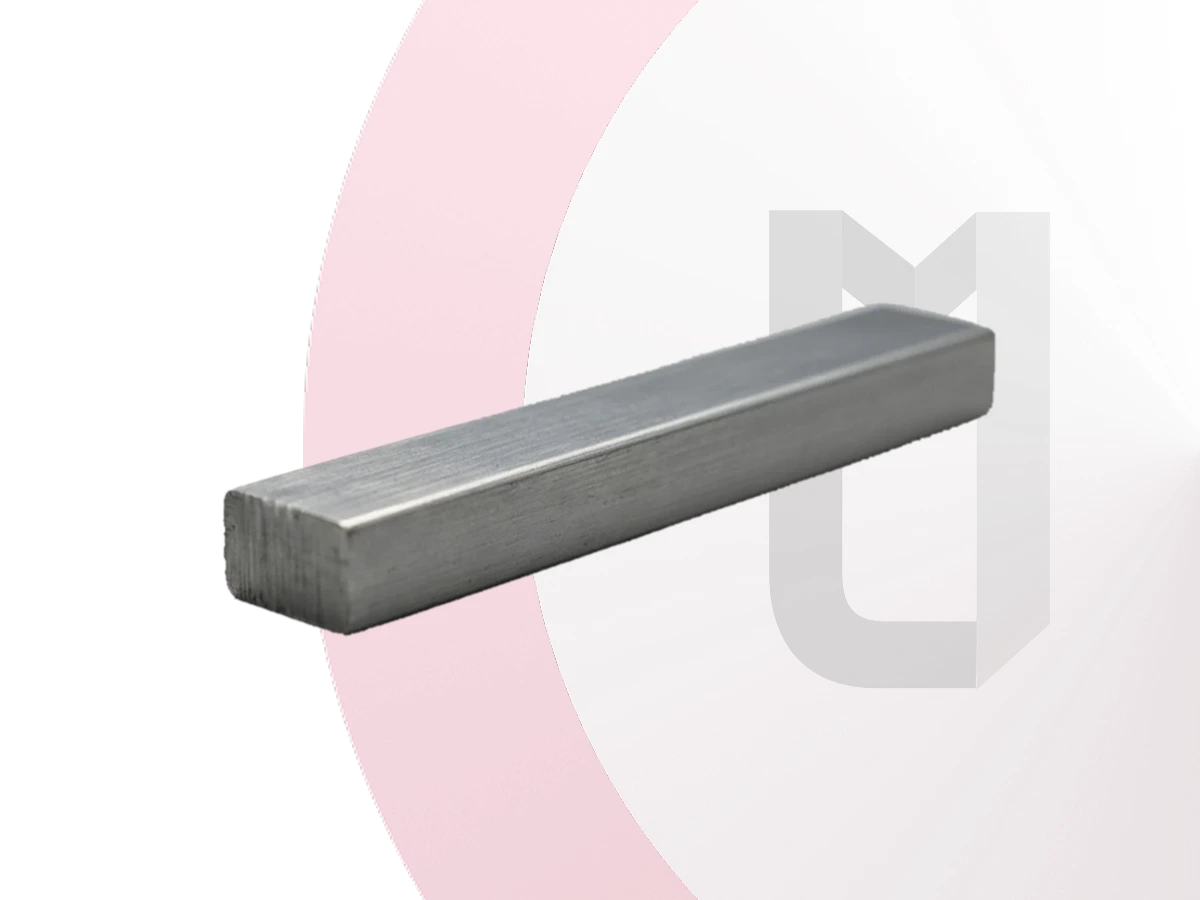

Штабик ниобиевый
