Винтовые сваи: надежное основание для любых конструкций
Винтовые сваи представляют собой стальные трубы с приваренной лопастью специальной формы, которые вкручиваются в грунт, создавая прочное фундаментное основание. Согласно ГОСТ 10705-80 "Трубы стальные электросварные", винтовые сваи изготавливаются из стали марки Ст3 или 09Г2С толщиной стенки от 3,5 до 6 мм. Диаметр ствола варьируется от 57 до 325 мм, а диаметр лопасти - от 150 до 850 мм в зависимости от несущей способности.
Основные преимущества винтовых свай включают высокую несущую способность (от 1 до 9 тонн на одну сваю), быстроту монтажа (1 свая устанавливается за 15-40 минут), возможность использования на сложных грунтах и в любое время года. Срок службы качественных оцинкованных свай достигает 100 лет благодаря защитному покрытию и отсутствию вибраций при монтаже.
- Высокая несущая способность (лопасть создает уплотненную зону грунта, увеличивая нагрузочные характеристики в 2-3 раза по сравнению с забивными сваями)
- Универсальность применения (подходят для болотистых, пучинистых и вечномерзлых грунтов с несущей способностью от 1 кг/см²)
- Экономичность (стоимость фундамента на 30-50% ниже традиционных вариантов за счет сокращения земляных работ)
- Всесезонность монтажа (установка возможна при температуре до -30°C без потери качества)
- Минимальная усадка (готовность к нагрузке сразу после монтажа без технологических перерывов)
Технические характеристики и виды свай
Современные винтовые сваи классифицируются по нескольким параметрам: конструкции лопасти, типу наконечника, наличию антикоррозионного покрытия. Основные типы регламентируются СП 24.13330.2011 "Свайные фундаменты".
Основные типы винтовых свай и их параметры
| Тип сваи | Диаметр ствола, мм | Диаметр лопасти, мм | Несущая способность, т | Длина, м |
|---|---|---|---|---|
| СВС-57 | 57 | 150 | 1,0-1,5 | 1,5-3,0 |
| СВС-89 | 89 | 250 | 2,0-3,5 | 2,0-4,0 |
| СВС-108 | 108 | 300 | 3,5-5,0 | 2,5-6,0 |
| СВС-133 | 133 | 350 | 5,0-7,0 | 3,0-8,0 |
Для расчета несущей способности винтовой сваи используют формулу:
P = 0,7 × R × A + u × Σ(0,8 × fi × hi)
где R - расчетное сопротивление грунта под лопастью (т/м²), A - площадь лопасти (м²), u - периметр ствола (м), fi - расчетное сопротивление грунта на боковой поверхности (т/м²), hi - толщина слоя грунта (м).
Производство и материалы
Технологический процесс изготовления винтовых свай включает несколько этапов, каждый из которых влияет на конечные характеристики изделия. Производство ведется в соответствии с ГОСТ 10705-80 и СП 24.13330.2011.
- Подготовка труб (используются бесшовные или электросварные трубы из стали Ст3 по ГОСТ 10704-91)
- Изготовление лопастей (вырубка из листовой стали толщиной 4-6 мм с последующей гибкой по спирали)
- Сварка конструкций (автоматическая сварка в среде защитных газов по ГОСТ 5264-80)
- Антикоррозионная обработка (горячее цинкование по ГОСТ 9.307-89 или нанесение полимерных покрытий)
- Контроль качества (визуальный осмотр, ультразвуковая дефектоскопия сварных швов, измерение геометрии)
Характеристики материалов для винтовых свай
| Материал | Марка стали | Предел текучести, МПа | Срок службы, лет | Толщина покрытия, мкм |
|---|---|---|---|---|
| Ст3 | ГОСТ 380-2005 | 245 | 50-70 | 60-80 |
| 09Г2С | ГОСТ 19281-2014 | 345 | 70-100 | 80-120 |
| Ст20 | ГОСТ 1050-2013 | 245 | 50-80 | 60-100 |
Области применения винтовых свай
Винтовые сваи находят применение в различных отраслях строительства благодаря своей универсальности и надежности. Основные направления использования регламентируются СП 24.13330.2011 и СП 50-102-2003.
- Частное домостроение (фундаменты для каркасных, брусовых и газобетонных домов высотой до 3 этажей)
- Промышленное строительство (основания для ангаров, складов, ЛЭП и трубопроводов)
- Дорожное строительство (опоры дорожных знаков, шумозащитных экранов и ограждений)
- Гидротехнические сооружения (пирсы, причалы, мостки и другие конструкции у воды)
- Временные сооружения (торговые павильоны, рекламные конструкции, бытовки)
Интересный факт: первые винтовые сваи были изобретены в 1838 году ирландским инженером Александром Митчеллом для строительства маяков в зыбучих песках.
Монтаж винтовых свай: технология и оборудование
Установка винтовых свай требует соблюдения определенной технологии, которая регламентируется СП 24.13330.2011 и РД 11-02-2006. Правильный монтаж обеспечивает долговечность и надежность фундамента.
- Разметка участка (точное определение мест установки свай с помощью геодезических инструментов)
- Пробное завинчивание (определение глубины залегания плотных грунтов и реальной несущей способности)
- Установка свай (завинчивание с контролем вертикальности и глубины погружения)
- Обрезка по уровню (выравнивание всех свай в одной плоскости с помощью гидроуровня или лазера)
- Бетонирование ствола (заполнение полости сваи бетоном класса В15-В25 для защиты от коррозии)
- Монтаж оголовков (приварка стальных пластин для крепления обвязки или ростверка)
Оборудование для монтажа винтовых свай
| Тип оборудования | Производительность | Глубина погружения | Диаметр свай |
|---|---|---|---|
| Ручной монтаж | 5-10 свай/день | до 3 м | 57-108 мм |
| Мобильная установка | 15-25 свай/день | до 8 м | до 133 мм |
| Экскаватор с навеской | 30-50 свай/день | до 12 м | до 325 мм |
Популярные вопросы о винтовых сваях
Какой срок службы у винтовых свай?
Срок службы качественных винтовых свай составляет 50-100 лет в зависимости от условий эксплуатации. Оцинкованные сваи в нейтральных грунтах служат 80-100 лет. Сваи с полимерным покрытием имеют ресурс 70-90 лет. В агрессивных грунтах срок сокращается до 50-60 лет. Неоцинкованные сваи без обработки разрушаются за 30-40 лет. На морских побережьях применяют специальные марки стали с повышенной коррозионной стойкостью. Реальный срок службы зависит от толщины металла и качества монтажа. Гарантия производителей обычно составляет 10-15 лет на материалы.
Как выбрать диаметр винтовой сваи?
Диаметр сваи выбирают исходя из расчетной нагрузки и типа грунта. Для легких построек (беседки, заборы) используют сваи 57-76 мм. Каркасные дома требуют свай 89-108 мм. Бревенчатые и брусовые дома строят на сваях 108-133 мм. Кирпичные здания нуждаются в сваях 133-159 мм. Промышленные объекты используют сваи 159-325 мм. В слабых грунтах диаметр лопасти увеличивают на 20-30%. Точный расчет выполняют по СП 24.13330.2011 с учетом всех нагрузок. Лучше выбирать диаметр с запасом 15-20% на непредвиденные обстоятельства. Консультация специалиста поможет сделать правильный выбор.
Можно ли устанавливать сваи зимой?
Винтовые сваи можно устанавливать при температуре до -30°C без потери качества. Промерзший грунт не влияет на несущую способность после оттаивания. Глубина промерзания увеличивает требуемую длину сваи на 20-30%. Специальная техника справляется с мерзлым грунтом без проблем. Бетонирование ствола проводят с противоморозными добавками. Качество сварки контролируют особенно тщательно при низких температурах. В сильные морозы используют предварительное бурение лидерных скважин. Зимний монтаж часто выгоднее из-за сезонных скидок. Главное - соблюдать технологию и использовать качественные материалы.
Как проверить качество установки сваи?
Качество монтажа проверяют по нескольким параметрам. Отклонение от вертикали не должно превышать 2° по специальному уровню. Глубина погружения должна достичь плотных грунтов (контроль по крутящему моменту). Все сваи обрезают в одной плоскости с точностью ±1 см. Сварные швы осматривают на отсутствие трещин и непроваров. Каждая свая должна выдерживать пробную нагрузку в 1,5 раза превышающую расчетную. Геодезист проверяет расположение свай относительно осей. Результаты испытаний заносят в акт сдачи-приемки. Дефекты требуют переустановки проблемной сваи. Контроль качества обязателен на всех этапах.
Нужно ли бетонировать винтовые сваи?
Бетонирование ствола сваи увеличивает срок службы на 30-40%. Бетон вытесняет кислород и предотвращает внутреннюю коррозию. Для заполнения используют бетон класса В15-В25 с подвижностью П2-П3. Армирование не требуется для свай диаметром до 108 мм. В пучинистых грунтах бетон защищает от деформаций при промерзании. Процесс проводят сразу после обрезки свай. Усадку бетона компенсируют доливкой через 2-3 дня. В зимний период добавляют противоморозные компоненты. Без бетонирования срок службы сокращается вдвое. Экономия на бетонировании приводит к преждевременному ремонту фундамента.
Какие документы подтверждают качество свай?
Качественные сваи сопровождаются пакетом документов. Сертификат соответствия подтверждает соответствие ГОСТам. Паспорт изделия содержит технические параметры. Протоколы испытаний демонстрируют механические свойства. Акт входного контроля фиксирует проверку на производстве. Гарантийные обязательства определяют сроки ответственности. Для ответственных объектов требуют заключение независимой экспертизы. Все документы должны быть заверены печатями и подписями. Отсутствие документов свидетельствует о кустарном производстве. Проверка документов - обязательный этап перед покупкой.
Как рассчитать количество свай для дома?
Расчет количества свай выполняют на основе проекта. Определяют общий вес строения с учетом снеговых нагрузок. Несущую способность одной сваи находят по таблицам для конкретного грунта. Минимальное расстояние между сваями - 1,5 м для деревянных и 2 м для каменных домов. Обязательны сваи по углам и в местах пересечения стен. Шаг свай под несущими стенами составляет 1,5-3 м. Для точного расчета лучше обратиться к проектировщику. Онлайн-калькуляторы дают приблизительные результаты. Запас в 10-15% компенсирует погрешности. Все расчеты должны соответствовать СП 24.13330.2011.
Какие грунты не подходят для винтовых свай?
Винтовые сваи не применяют в скальных грунтах без предварительного бурения. Торфяники требуют свай с увеличенной лопастью. Плывуны могут вызвать просадку при недостаточной длине сваи. В крупнообломочных грунтах возможны отклонения при монтаже. На болотах используют сваи длиной более 6 метров. В каждом случае проводят пробное завинчивание. Геологические изыскания помогают избежать проблем. Специальные модификации свай решают большинство сложностей. Консультация специалиста обязательна для проблемных грунтов. Правильный выбор типа сваи обеспечивает надежность фундамента.
Какой ростверк лучше для свайного фундамента?
Выбор ростверка зависит от материала стен. Деревянный брус подходит для каркасных и бревенчатых домов. Металлический швеллер применяют в промышленном строительстве. Железобетонный ростверк необходим для кирпичных зданий. Высота ростверка над землей - не менее 15 см для вентиляции. Все соединения должны быть защищены от коррозии. Углы усиливают металлическими пластинами. Для пучинистых грунтов делают зазор 5-10 см под ростверком. Теплоизоляция предотвращает промерзание. Качественный ростверк распределяет нагрузки равномерно. Проект ростверка разрабатывают вместе с фундаментом.
Какие инновации применяют в винтовых сваях?
Современные сваи оснащают датчиками контроля нагрузки. Новые покрытия на основе наномодификаторов увеличивают срок службы. Лопасти особой формы улучшают сцепление с грунтом. Композитные материалы снижают вес при сохранении прочности. Автоматические линии повышают точность изготовления. Системы мониторинга отслеживают состояние фундамента. Биметаллические сваи устойчивы к агрессивным средам. Разрабатываются самораскрывающиеся анкерные системы. Все инновации направлены на повышение надежности. Внедрение новых технологий требует профессионального монтажа. Качество остается главным критерием выбора.
Интересные факты о винтовых сваях
- Самые длинные винтовые сваи (до 36 м) используют для мостов в США
- В Санкт-Петербурге на сваях построено более 60% новых частных домов
- Эйфелева башня стоит на фундаменте, принцип работы которого аналогичен винтовым сваям
- Одна свая СВС-325 выдерживает вес двух железнодорожных вагонов
- Мировой рынок винтовых свай растет на 12-15% ежегодно
Нормативные документы
Производство и применение винтовых свай регламентируется следующими документами:
- СП 24.13330.2011 "Свайные фундаменты"
- ГОСТ 10705-80 "Трубы стальные электросварные"
- СП 50-102-2003 "Проектирование и устройство свайных фундаментов"
- ГОСТ 9.307-89 "Покрытия цинковые горячие"
- РД 11-02-2006 "Требования к проведению строительного контроля"
Как купить Свая винтовая в Москве ?
- Позвонить на региональный номер: Москва +7 (499) 704-23-60;
- Бесплатно позвонить по номеру горячей линии: 8-800-511-82-38, действующему по всей территории РФ;
- Отправить заявку в электронном виде на адрес: msk@snabtechmet.ru;
- Посетить офис отдела продаж по адресу: 111524, город Москва, улица Электродная, дом 4Б,этаж 3 офис 314;
- Воспользоваться формой обратной связи на сайте и получить консультацию менеджера.
Наши преимущества:
- Индивидуальный подход, подбор выгодных условий для каждого клиента;
- Сопровождение на каждом этапе сделки;
- Большой выбор марок и широкий типоразмерный ряд для решения различных задач;
- Возможность купить товар оптом и в розницу;
- Возможность наличного и безналичного расчета;
- Предоставление сопутствующих услуг: металлообработка, ответхранение на наших складских площадках, упаковка;
- Возможность отсрочки платежа;
- Контроль качества товара, соответствие продукции действующим стандартам и нормам производства, предоставление сопроводительной документации и технических карт;
- Возможность производства изделий нестандартных размеров по чертежам клиента;
- Выгодные условия доставки при помощи ТК (ТК предоставляют нашей компании скидки на свои услуги);
- Наличие собственного автопарка низкой, средней и высокой грузоподъемности и спец. оборудования для погрузки и разгрузки на складах;
- Возможность доставки и самовывоза (возьмите с собой документы, удостоверяющие личность, чтобы попасть на охраняемую складскую территорию).
Похожие категории
Деталь закладная для фундамента

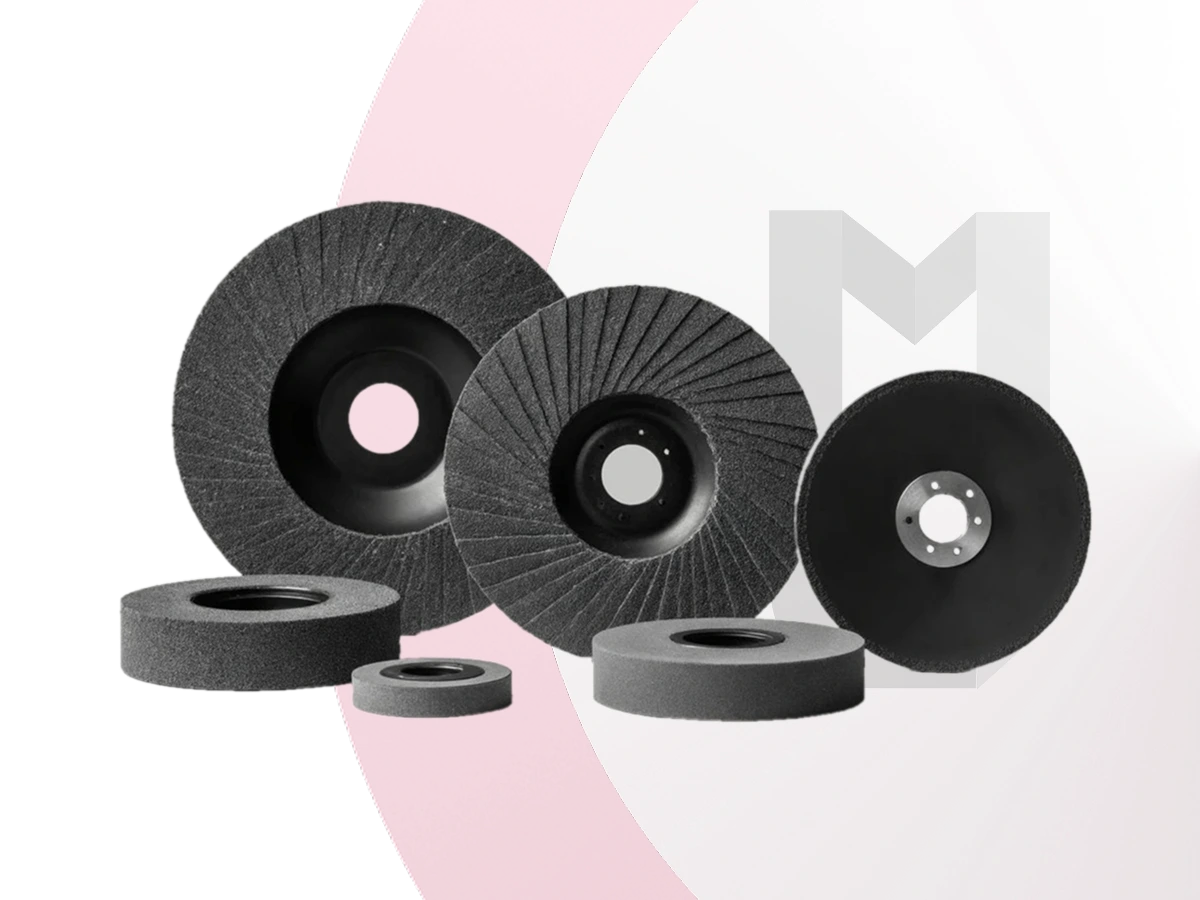

Абразивные круги и диски
